Tolerâncias Geométricas no AutoCAD

Você sabe como Aplicar Tolerâncias Geométricas no AutoCAD?

As tolerâncias geométricas são fundamentais no desenho técnico mecânico, garantindo que as peças sejam fabricadas dentro de limites aceitáveis de variação. No AutoCAD, podemos adicionar essas tolerâncias usando ferramentas específicas que seguem normas como a ISO 1101 e a ASME Y14.5.


O que são Tolerâncias Geométricas?

Tolerâncias geométricas definem a precisão com que uma característica geométrica deve ser controlada em relação a outra. Isso evita ambiguidades e garante que as peças sejam intercambiáveis em processos de fabricação.

As principais categorias de tolerâncias geométricas incluem:

  • Forma (ex.: retitude, planicidade, circularidade)
  • Orientação (ex.: perpendicularidade, paralelismo, inclinação)
  • Posição (ex.: localização, concentricidade)
  • Oscilação (ex.: circular, total)

Como Inserir Tolerâncias Geométricas no AutoCAD

O AutoCAD permite adicionar tolerâncias geométricas por meio da ferramenta “Geometric Tolerance” (Comando “TOL”). Para utilizá-la:

  1. Acesse a aba “Annotate” no menu superior.
  2. Clique na opção “Geometric Tolerance”.
  3. No painel de edição:
    • Selecione o símbolo de tolerância desejado.
    • Defina o valor da tolerância.
    • Especifique a referência de datum, se aplicável.
  4. Posicione a tolerância no desenho, associando-a à geometria desejada.

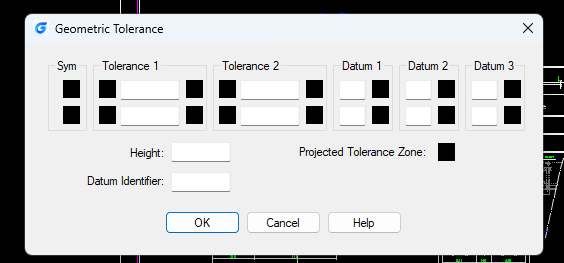

Painel de edição de tolerâncias geométricas

Dica: Utilize “Leaders” para conectar tolerâncias a elementos do desenho de maneira clara.


Exemplo Prático: Perpendicularidade

Imagine que você deseja garantir que uma superfície esteja perpendicular a outra dentro de uma variação máxima de 0.5 mm.

  1. Acesse a ferramenta “Geometric Tolerance”.
  2. Escolha o símbolo de perpendicularidade (⊥).
  3. Insira o valor 0.5 na caixa de tolerância.
  4. Indique a referência A, que representa a superfície base.
  5. Associe a tolerância ao elemento correto do desenho.

O resultado será uma anotação indicando que a superfície deve permanecer perpendicular à referência dentro de uma tolerância de 0.5 mm.

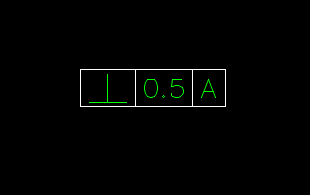

Anotação de tolerância de perpendicularidade no CAD

Dicas Finais

  • Sempre utilize camadas específicas para anotações técnicas, facilitando a organização do desenho.
  • Siga os padrões da norma utilizada pela empresa ou cliente.
  • Se necessário, combine tolerâncias geométricas com tolerâncias dimensionais para um controle mais rigoroso.

Com essas orientações, você pode aplicar tolerâncias no AutoCAD de maneira profissional e precisa. Quer mais tutoriais como este? Deixe seu comentário no blog!
