Vamos conhecer as principais tipos de linhas no desenho técnico, através na norma NBR 8403. Esta Esta norma fixa tipos e o escalonamento de larguras de linhas para uso em desenhos técnicos e documentos semelhantes.
Antes de começar, quero reforçar que esta norma se encontra cancelada (desde 05/01/2021) e substituída pela norma ABNT NBR 16861:2020 (Desenho técnico – Requisitos para representação de linhas e escrita).
Neste post, em especial, vamos estudar como era a NBR 8403 para nosso conhecimento.
Linhas no Desenho Técnico
As linhas no desenho técnico são fundamentais para transmitir informações claras e precisas em projetos, sendo a linguagem visual que facilita a compreensão dos desenhos.
Nesta norma, são abordadas as diferentes classificações, como linhas contínuas, tracejadas e pontilhadas, cada uma com sua função específica. Vamos nos aprofundar nos aspectos técnicos da norma para entender como essas convenções contribuem para a qualidade e a eficácia nos projetos.
Largura de linhas
A NBR 8403 estabelece diretrizes claras sobre a largura das linhas no desenho técnico, que varia conforme o tipo de linha e sua função. Linhas mais espessas, como as de contorno, são utilizadas para demarcar limites e destacar elementos importantes, enquanto linhas mais finas, como as de dimensões, são empregadas para detalhes sutis.
A norma especifica que a uniformidade na largura das linhas é crucial para garantir legibilidade e a comunicação eficaz das informações. Isso assegura que os desenhos sejam interpretados corretamente, evitando confusões e erros.
- A relação entre as larguras de linhas largas e estreita não deve ser inferior a 2.
- As larguras das linhas devem ser escolhidas, conforme o tipo, dimensão, escala e densidade de linhas no desenho, de acordo com o seguinte escalonamento: 0,13(1); 0,18(1); 0,25; 0,35; 0,50; 0,70; 1,00; 1,40 e 2,00 mm.
- Para diferentes vistas de uma peça, desenhadas na mesma escala, as larguras das linhas devem ser conservadas.
Espaçamento entre linhas
O espaçamento mínimo entre linhas paralelas (inclusive a representação de hachuras) não deve ser menor do que duas vezes a largura da linha mais larga, entretanto recomenda-se que esta distância não seja menor do que 0,70 mm.
Código de cores em canetas técnicas
As canetas devem ser identificadas com cores de acordo com as larguras das linhas, conforme segue abaixo:
- 0,13 mm – lilás;
- 0,18 mm – vermelha;
- 0,25 mm – branca;
- 0,35 mm – amarela;
Tipos de linhas
Vamos conhecer estas linhas utilizadas em desenho técnico:

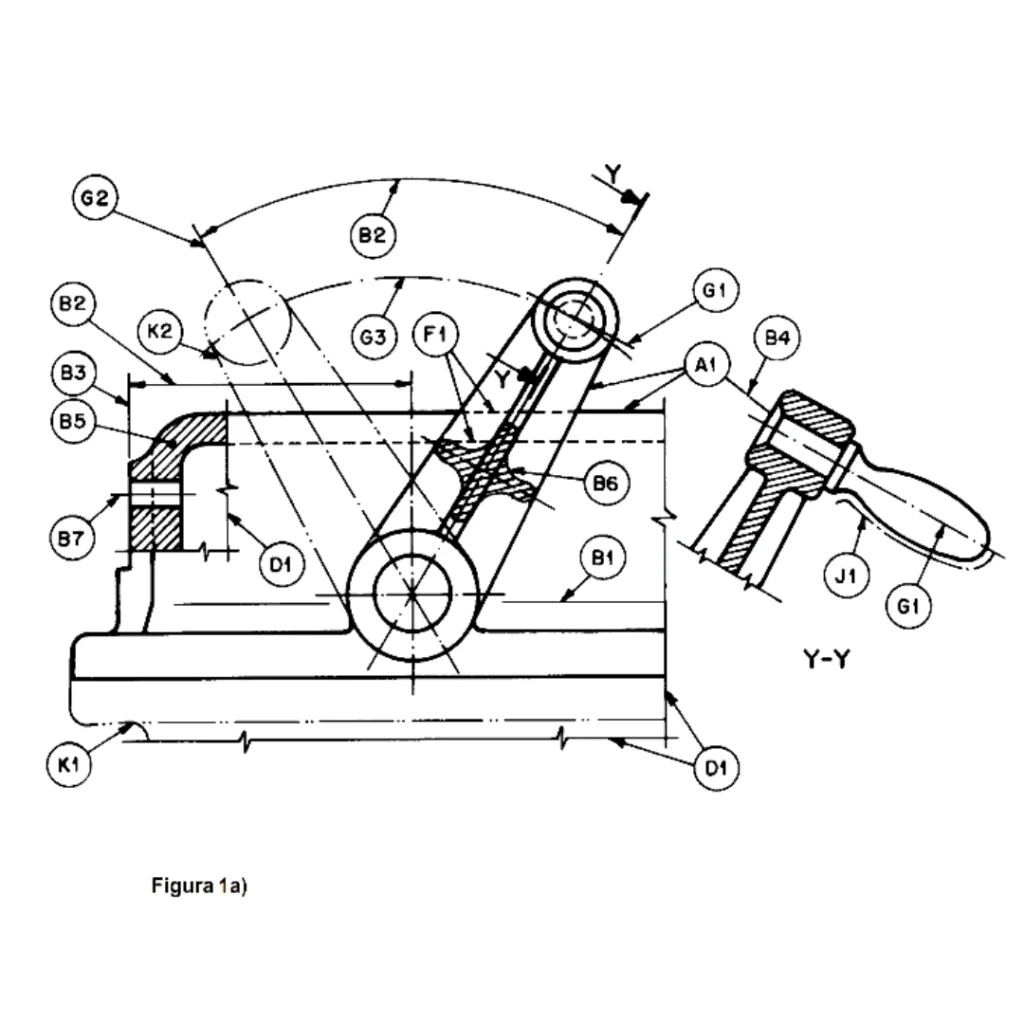

| Linha | Denominação | Aplicação Geral |
|---|---|---|
 | Contínua larga | A1 contornos visíveis A2 arestas visíveis |

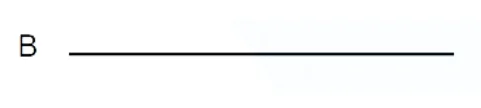

 | Contínua estreita | B1 linhas de interseção imaginárias B2 linhas de cotas B3 linhas auxiliares B4 linhas de chamadas B5 hachuras B6 contornos de seções rebatidas na própria vista B7 linhas de centros curtas |

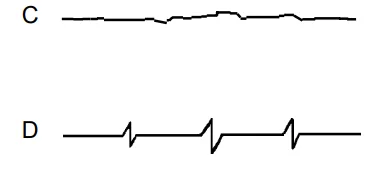

 | Contínua estreita a mão livre (A) Contínua estreita em ziguezague (A) | C1 limites de vistas ou cortes parciais ou interrompidas se o limite não coincidir com linhas traço e ponto D1 esta linha destina-se a desenhos confeccionados por máquinas |

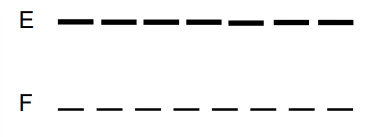

 | Tracejada larga (A) Tracejada estreita (A) | E1 contornos não visíveis E2 arestas não visíveis F1 contornos não visíveis F2 arestas não visíveis |
 | Traço e ponto estreita | G1 linhas de centro G2 linhas de simetrias G3 trajetórias |

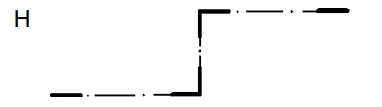

 | Traço e ponto estreita, larga nas extremidades e na mudança de direção | H1 planos de cortes |
 | Traço e ponto largo | J1 Indicação das linhas ou superfícies com indicação especial |
 | Traço dois pontos estreita | K1 contornos de peças adjacentes K2 posição limite de peças móveis K3 linhas de centro de gravidade K4 cantos antes da conformação K5 detalhes situados antes do plano de corte |
(A) Se existirem duas alternativas em um mesmo desenho, só deve ser aplicada uma opção.
Nota: Se forem usados tipos de linhas diferentes, os seus significados devem ser explicados no respectivo desenho ou por meio de referência às normas específicas correspondentes.
Ordem de prioridade de linhas coincidentes

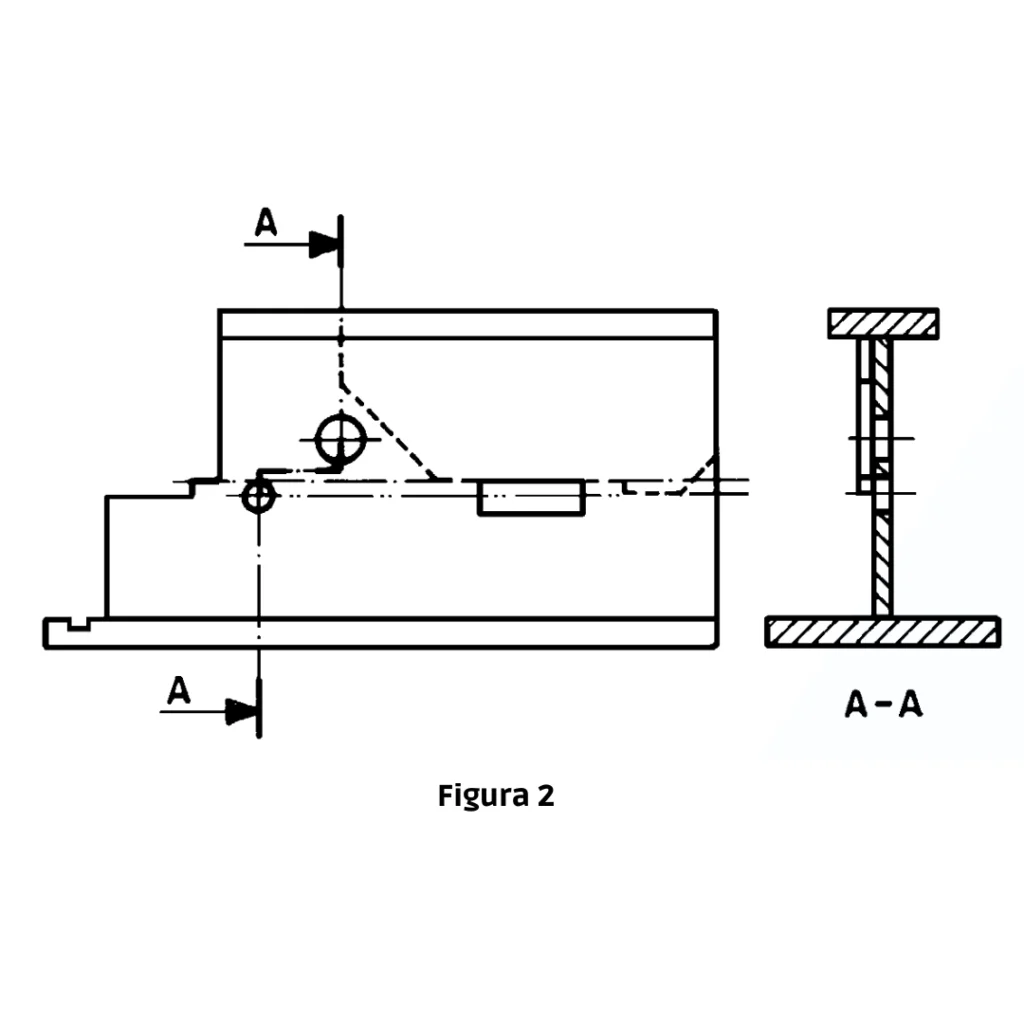

Se ocorrer coincidência de duas ou mais linhas de diferentes tipos, devem ser observados os seguintes aspectos, em ordem de prioridade (ver Figura 2):
- Arestas e contornos visíveis (linha contínua larga, tipo de linha A);
- Arestas e contornos não visíveis (linha tracejada, tipo de linha E ou F);
- Superfícies de cortes e seções (traço e ponto estreitos, larga nas extremidades e na mudança de direção; tipo de linha H);
- Linhas de centro (traço e ponto estreita, tipo de linha G);
- Linhas de centro de gravidade (traço e dois pontos, tipo de linha K);
- Linhas de cota e auxiliar (linha contínua estreita, tipo de linha B).

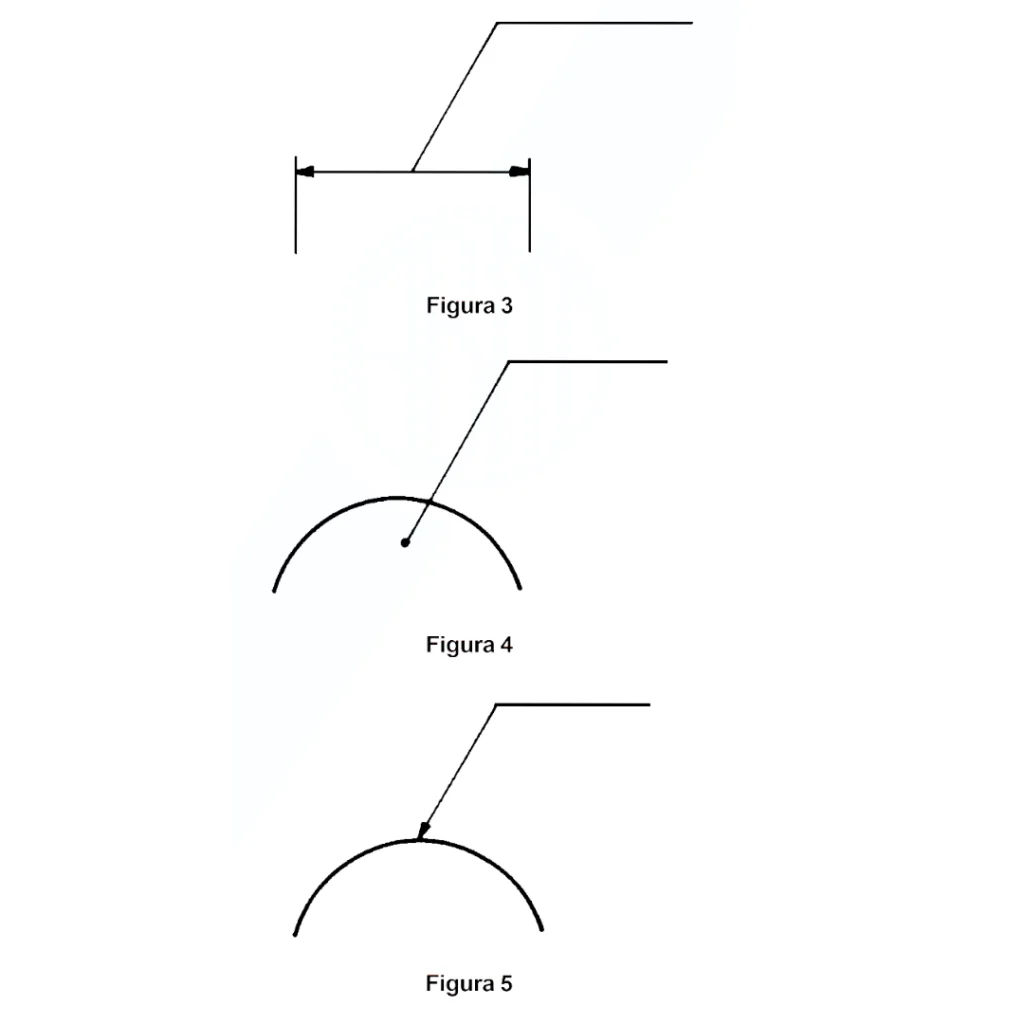

Terminação das linhas de chamadas
As linhas de chamadas devem terminar:
- sem símbolo, se elas conduzem a uma linha de cota (Figura 3);
- com um ponto, se termina dentro do objeto representado (Figura 4);
- com uma seta, se ela conduz e ou contorna a aresta do objeto representado (Figura 5).
Quero reforçar que esta norma se encontra cancelada e substituída pela norma ABNT NBR 16861:2020 (Desenho técnico — Requisitos para representação de linhas e escrita) (Data de cancelamento : 05/01/2021)
