NBR 10067 – Princípios gerais de representação em desenho técnico

O que é a NBR 10067?

A NBR 10067 é uma norma brasileira que estabelece os princípios gerais de representação em desenho técnico. Ela foi criada pela Associação Brasileira de Normas Técnicas (ABNT) e é amplamente utilizada por profissionais da área de engenharia, arquitetura e design.

Método de projeção ortográfica

Qualquer objeto pode ser projetado em uma projeção ortográfica; podendo incluir figuras geométricas, sólidos geométricos, peças de máquinas ou até mesmo um conjunto de peças.

Denominação das vistas

Os nomes das vistas indicadas em um desenho são os seguintes:
a) vista frontal;
b) vista superior;
c) vista lateral esquerda;
d) vista lateral direita;
e) vista inferior;
f) vista posterior.

A vista mais importante de uma peça deve ser utilizada como vista frontal ou principal. Geralmente esta vista representa a peça na sua posição de utilização.

Quando outras vistas forem necessárias, inclusive cortes e/ou seções, elas devem ser selecionadas conforme os
seguintes critérios:

• usar o menor número de vistas;
• evitar repetição de detalhes;
• evitar linhas tracejadas desnecessárias.

A quantidade de vistas necessárias para caracterizar a forma da peça deve ser usada de acordo com a necessidade, sendo preferível usar vistas, cortes ou seções ao invés de grandes quantidades de linhas tracejadas.

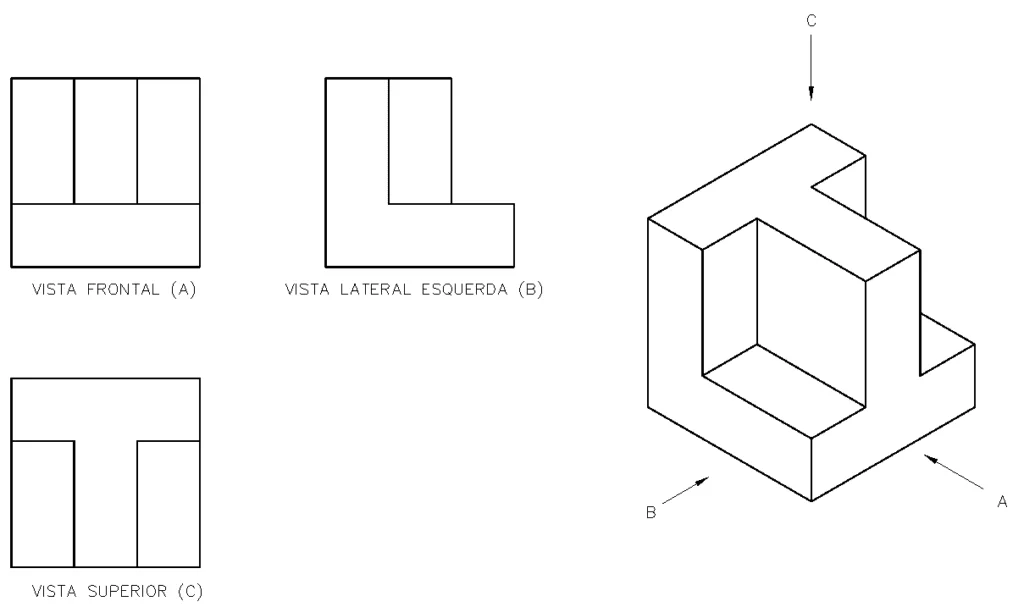

imagem 2: Vista no 1º Diedro

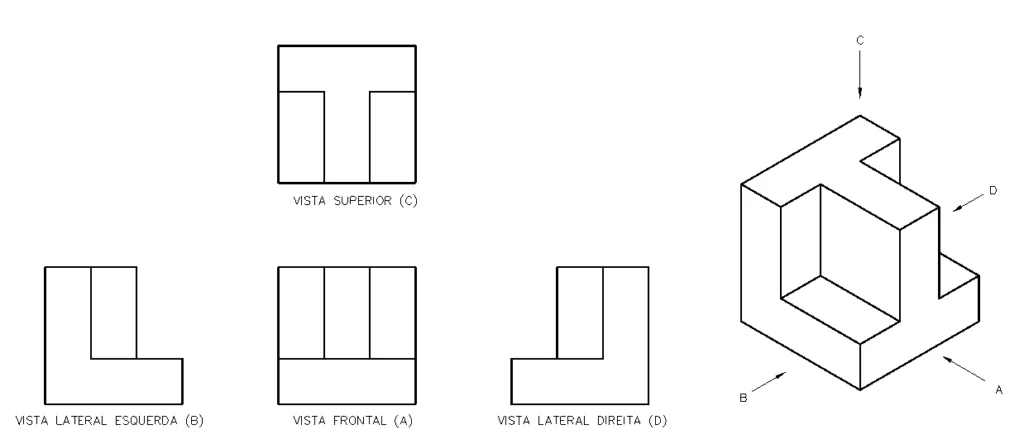

Imagem 3: Vistas no 3º Diedro

Outros tipos de vistas

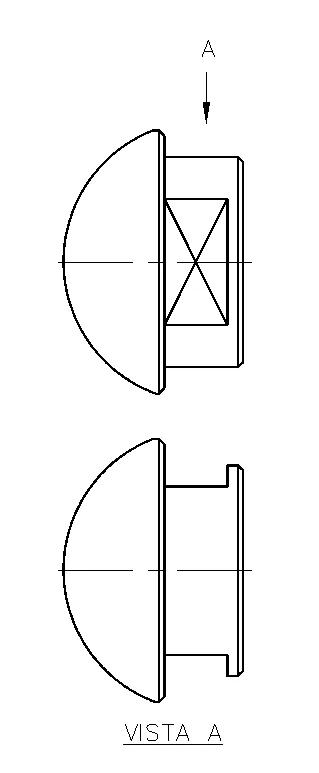

Vista fora de posição

Não sendo possível ou conveniente representar uma ou mais vistas na posição determinada pelo método de projeção, pode-se localizá-las em outras posições, com exceção da vista principal.
Figura

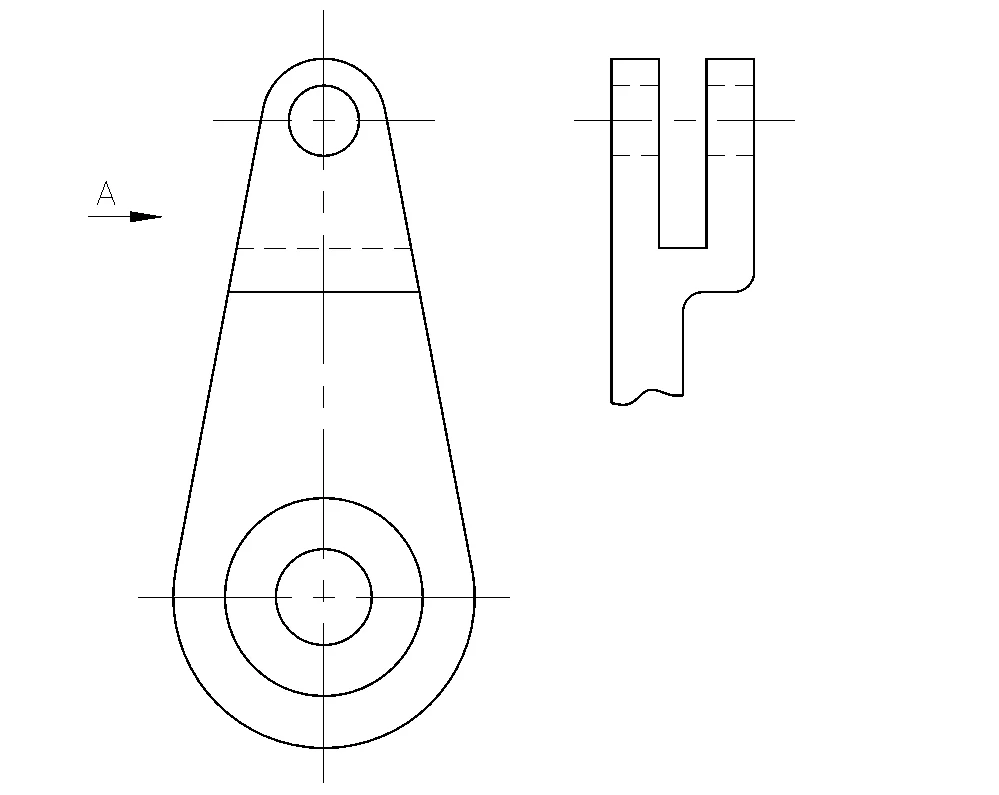

Vista auxiliar

São projeções parciais, representadas em planos auxiliares para evitar deformações e facilitar a interpretação.

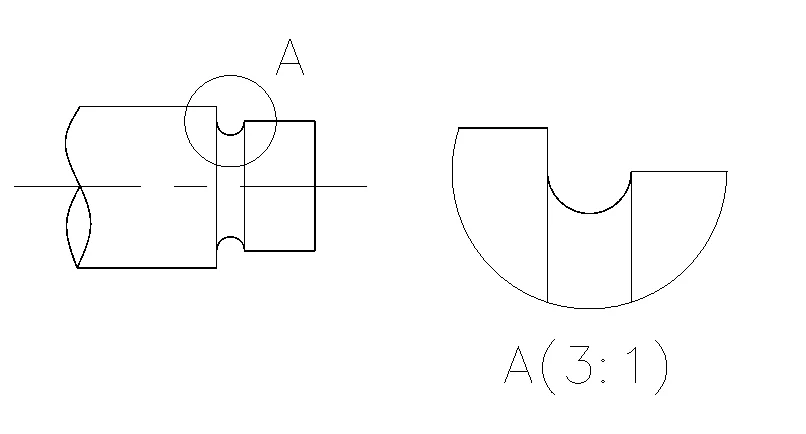

Detalhes ampliados

Quando a escala utilizada não permite demonstrar detalhe ou cotagem de uma parte da peça, este é circundado com linha estreita contínua.

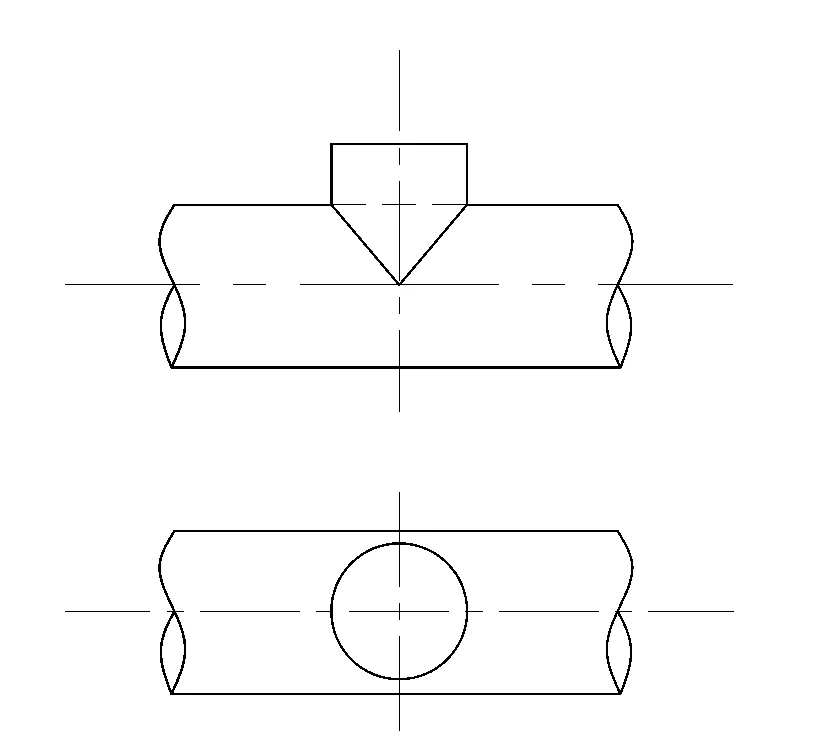

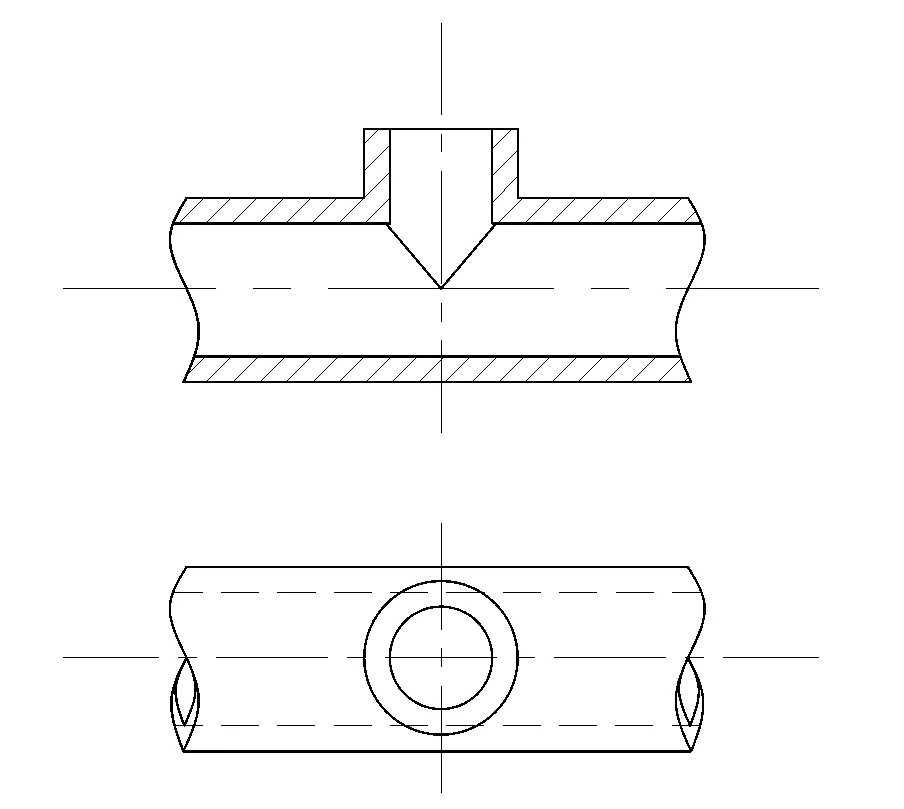

Linhas de interseção

As linhas de interseção são traçadas nas vistas com linhas contínuas estreitas, não atingindo o contorno.
No caso da interseção de dois cilindros, as curvas de interseção são substituídas pelas retas.

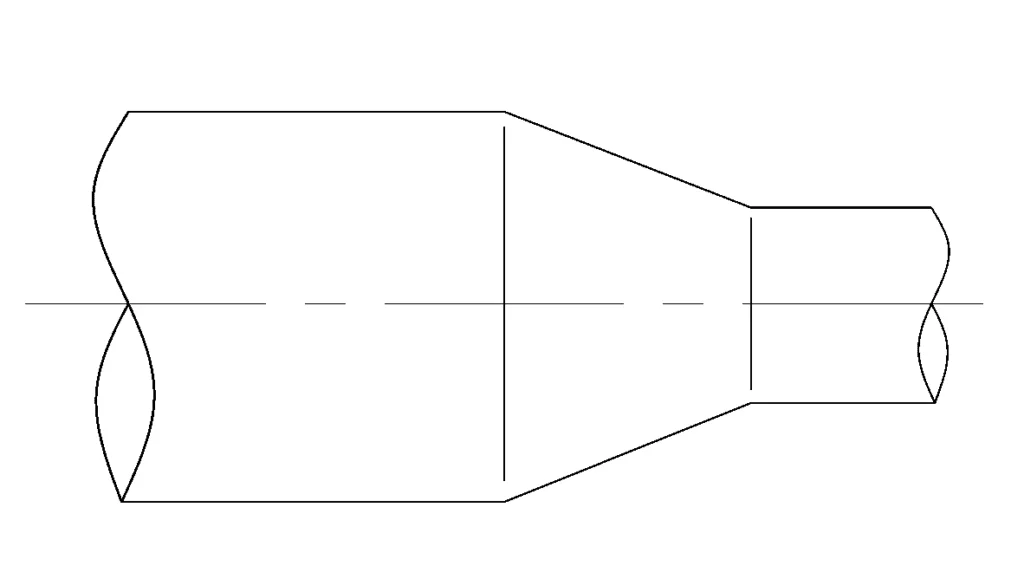

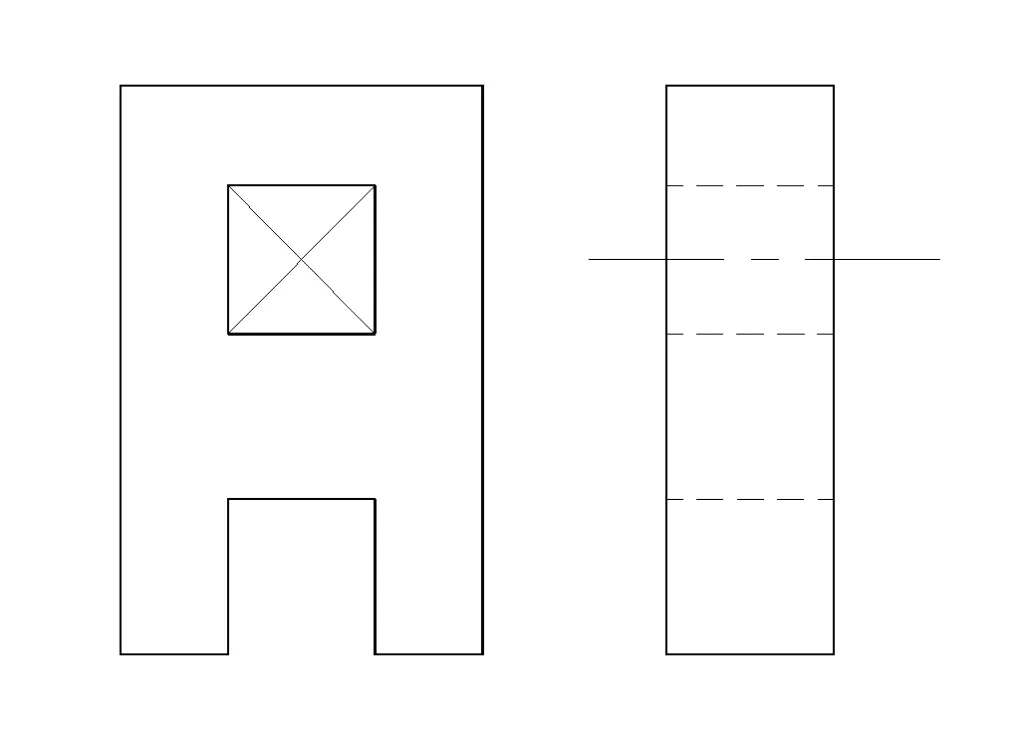

Representação convencional de extremidades de eixos com seção quadrada e furos quadrados ou retangulares

Estas representações podem indicar:

1) Superfícies planas na extremidade de eixo e são utilizadas nas faces laterais de um prisma, tronco de pirâmide ou um rebaixo.

2) Para indicar um furo passante quadrado ou retangular,
na parte plana de uma vista.

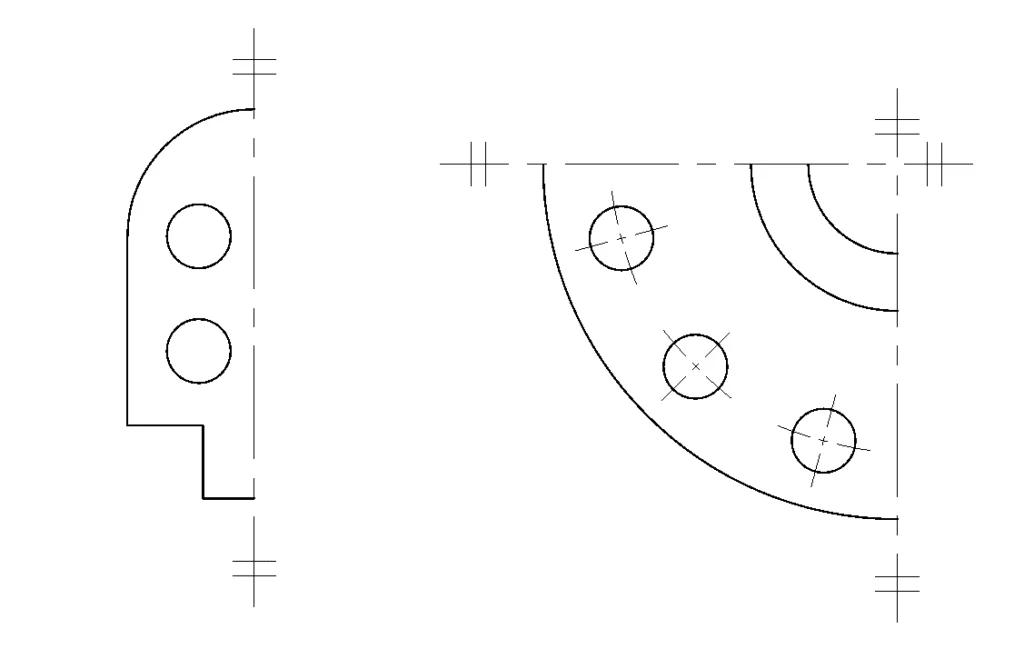

Vistas de peças simétricas

As peças simétricas podem ser representadas por uma parte do todo. As linhas de simetria são identificadas com dois traços estreitos, curtos e paralelos, traçados perpendicularmente nas extremidades da linha de simetria.

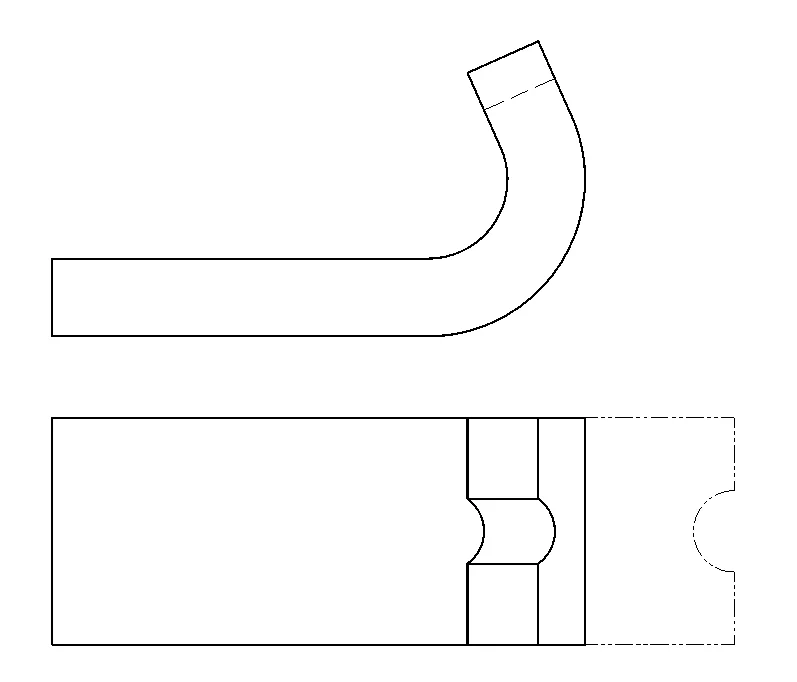

Contorno desenvolvido

O contorno desenvolvido de uma peça deve ser traçado por meio de linha estreita-traço-dois pontos.

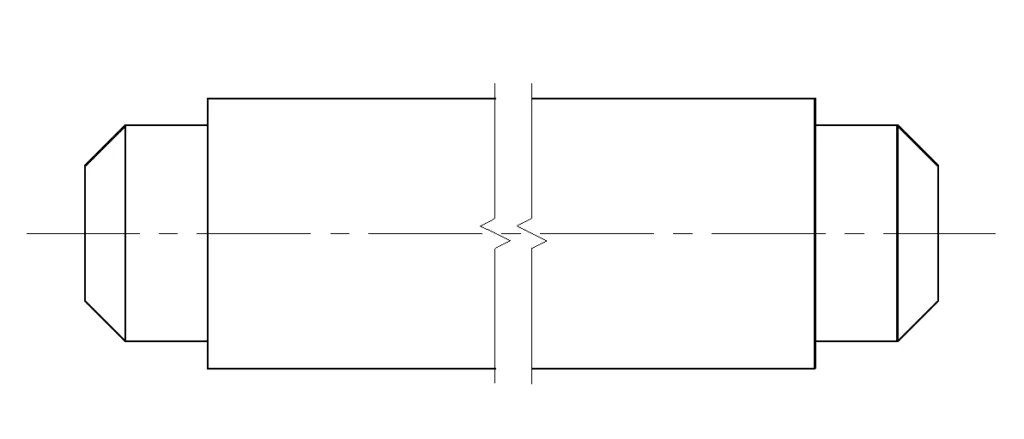

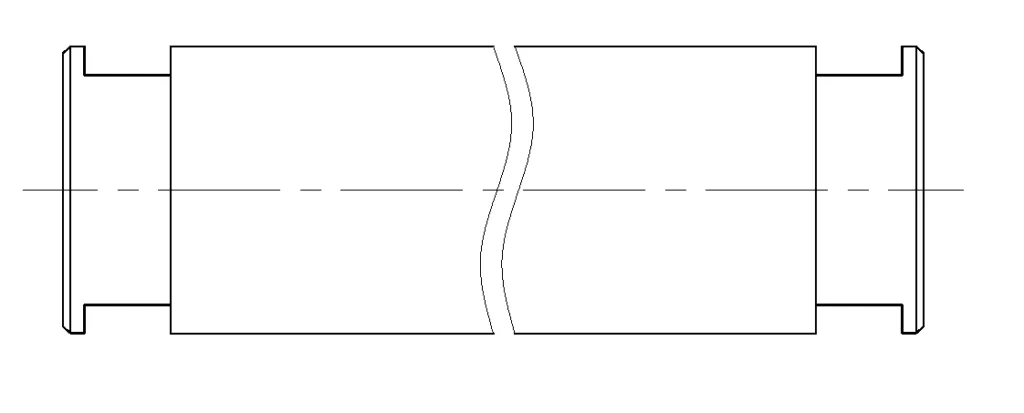

Vistas de peças encurtadas

As Vistas de peças encurtadas São realizadas em peças longas e são representadas somente as partes da
peça que contém detalhes.

Hachuras

Os cortes ou seções são evidenciados através de hachuras. Quando a localização de um plano de corte for clara, não há necessidade de indicação da sua posição e identificação.

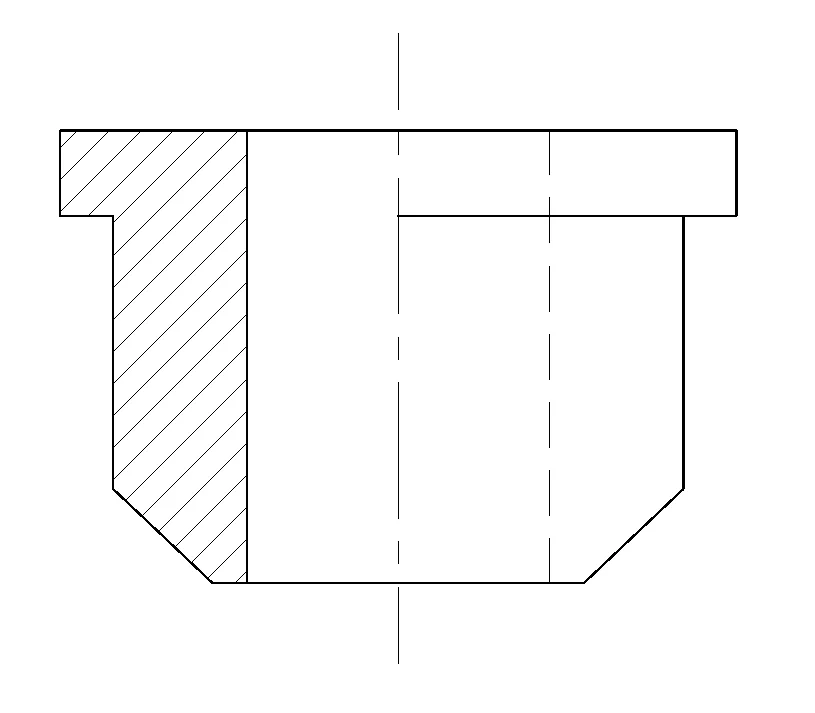

Meio-corte

Este corte é específico para peças simétricas, pois a metade da representação é mostrada em corte, enquanto a parte restante é mantida em vista.

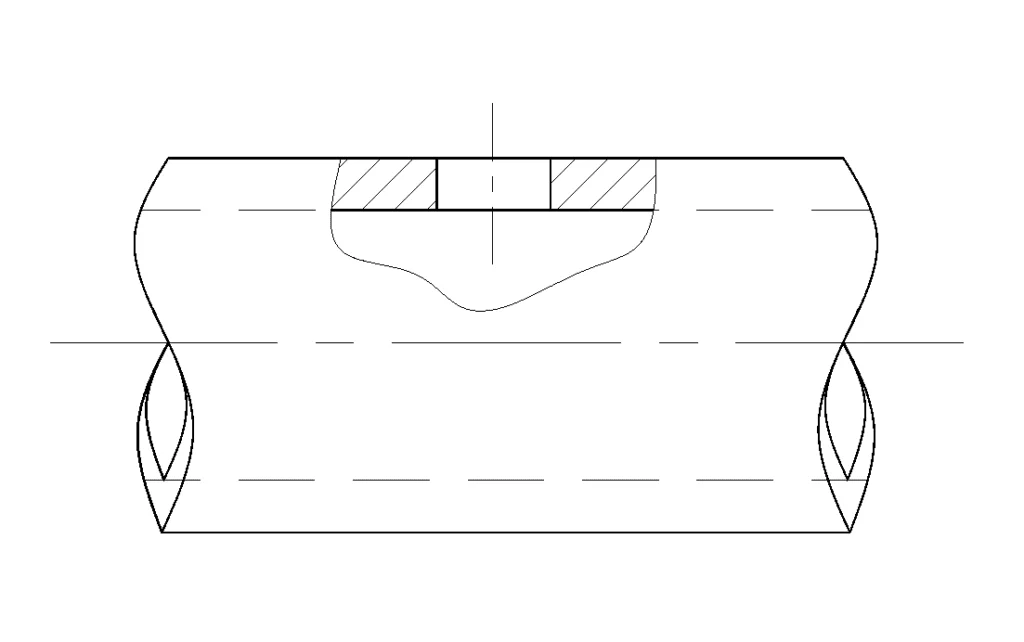

Corte parcial

Apenas uma parte da peça é cortada para focalizar um detalhe, delimitando-se por uma linha contínua estreita à mão livre ou por uma linha estreita em zigue-zague.

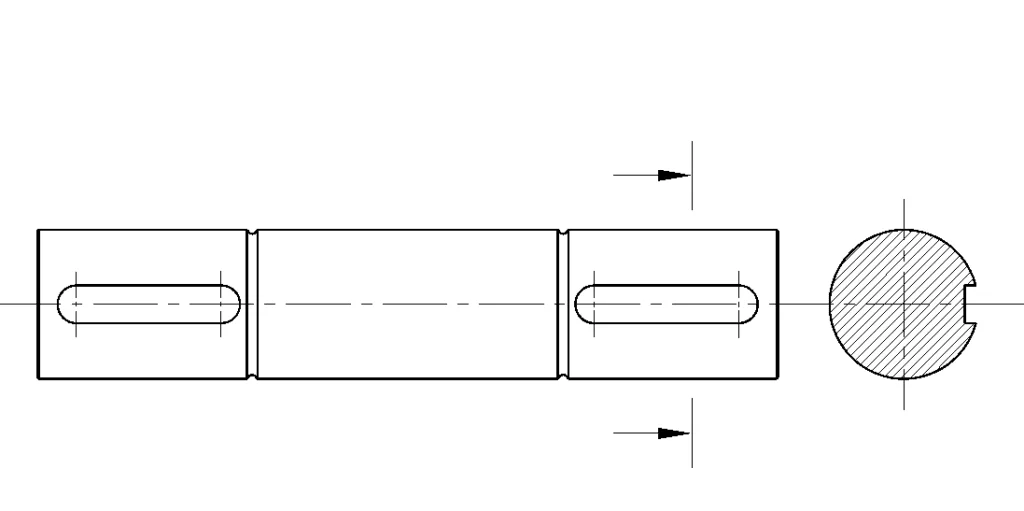

Seções rebatidas

As Seções podem ser feitas dentro ou fora da vista. A seção deslocada pode ser posicionada:
a) próxima à vista e ligada a ela por meio de linha estreita-traço-ponto;
b) numa posição diferente; neste caso, é identificada de maneira convencional.

---

Conclusão

A norma NBR 10067 é essencial para garantir a correta representação de objetos em desenhos técnicos. Ela estabelece os princípios gerais que devem ser seguidos, para a correta identificação das vistas.

Outras normas relacionadas que trabalham em conjunto são as normas:

NBR 8402 – Execução de caracteres para escrita em desenhos técnicos
NBR 8403 – Aplicação de linhas em desenho técnico
NBR 12298 – Representação de área de corte por meio de hachuras em desenho técnico;

Conheça também o Sistema Internacional de Tolerância – os princípios, regras e tabelas padronizados que permitem tomar decisões informadas sobre tolerâncias para qualquer cenário.

Seguir essas normas é fundamental para garantir a compreensão e a precisão dos desenhos técnicos, facilitando o trabalho dos profissionais das áreas de engenharia, arquitetura e design.
