Vamos conhecer neste post as formas que são utilizadas as escalas em desenho técnico conforme a norma vigente da ABNT NBR 16752 (antigo NBR 8196).
1. Designação
Na tabela abaixo estão representadas as escalas a serem utilizadas nos desenhos técnicos.
| Redução | Natural | Ampliação |
| 1:2 | 1:1 | 2:1 |
| 1:5 | 5:1 | |
| 1:10 | 10:1 |
São considerados escalas de redução ou ampliação os valores:
2, 5, 10, 20, 50, 100, 200, 500, 1000, 2000, 5000 e os seus múltiplos à razão de 10.
A escala a ser escolhida para um desenho depende da complexidade do objeto ou elemento a ser
representado e da finalidade da representação.
O importante é que a escala deve ser suficiente para permitir uma interpretação fácil e clara da informação representada.
2. Inscrição no desenho
A escala deve ser indicada na legenda da folha de desenho.
A palavra “ESCALA” pode ser abreviada na forma “ESC.”

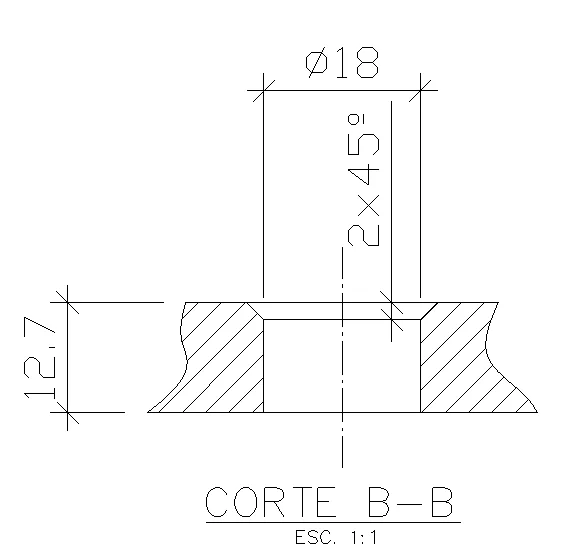

A escala geral do desenho deve ser informada na legenda e quando for necessário o uso de mais de uma escala na folha, elas devem estar indicadas junto à identificação do detalhe ou vista a que se referem.
