Por que usar a camada corretamente no AutoCAD é essencial? Por que não podemos simplesmente desenhar tudo na Camada 0?
O que é uma camada no autocad (ou layer no autocad)?

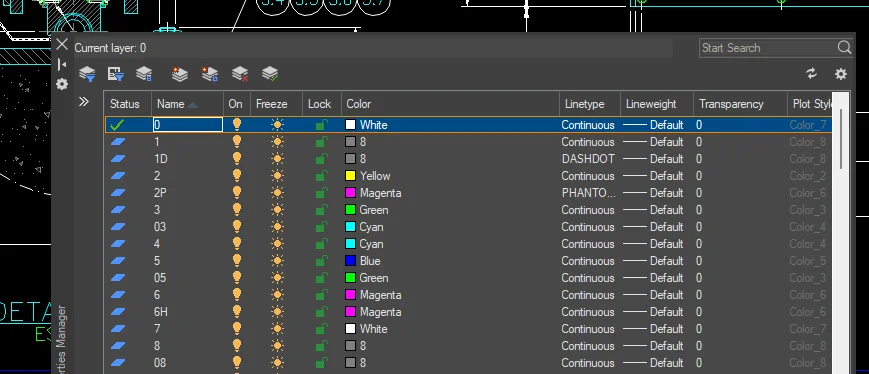

Um desenho pode ter muitas camadas. E dependendo da complexidade do desenho, você pode ter de algumas a dezenas de camadas.
Você pode usar cada camada para desenhar um tipo de objeto específico. Por exemplo, você pode usar a camada Parede para desenhar paredes nela. Camada de móveis para desenhar móveis nela e assim por diante. O AutoCAD suporta dezenas de milhares de camadas em um único desenho, o que é praticamente ilimitado.
Alterar a camada ativa regularmente para desenhar objetos pode parecer tedioso e leva mais tempo para concluir um desenho. No entanto, você o achará muito útil durante o processo de design e apresentação do desenho.
Quando estamos usando camadas?
O uso comum de camadas é desenhar objetos em uma camada com base em sua função. Crie todas as dimensões em uma camada específica. Crie paredes, portas, janelas em camadas separadas e assim por diante.
Por que as camadas são úteis?
As camadas podem ser úteis de várias maneiras.
Primeiro, como você desenha objetos em camadas separadas, é mais fácil entender o desenho. Você pode conhecer rapidamente um tipo de objeto verificando a camada. Os desenhos do AutoCAD são apenas linhas e arcos. O uso de camadas pode tornar o desenho mais fácil de entender.
Segundo, você não precisa definir propriedades para cada objeto. Você só precisa definir as propriedades das camadas. Quando você desenha um objeto em uma camada específica, ele terá a mesma espessura de linha, cor, tipo de linha e outras propriedades. Dá a você um melhor controle para traçar seu desenho.
Terceiro, você pode ocultar/mostrar ou bloquear/desbloquear uma camada. Isso significa que você pode ter maior controle do seu desenho. Você pode bloquear várias camadas para evitar que sejam modificadas acidentalmente. Você pode ocultar objetos quando o desenho se tornar muito complicado.
Quarto, o uso de camadas adiciona um melhor controle para selecionar e modificar objetos. Digamos que você queira selecionar todas as paredes divisórias em seu desenho e copiá-las para o próximo piso típico. O AutoCAD não entende quais linhas são paredes divisórias. No entanto, podemos dizer ao AutoCAD para selecionar linhas na camada Parede divisória .
Resumindo
A camada AutoCAD é o gerenciamento de desenho essencial que todos devem usar. Independentemente da complexidade do seu desenho. Não é fácil trabalhar com um desenho que possui apenas uma camada. Todo mundo odeia receber um desenho assim. Você consegue imaginar como as pessoas se sentem quando não têm o controle adequado do desenho porque todos os objetos estão na Camada 0?
Se você não trabalhou com a camada corretamente, comece agora. Isso trará benefícios a todos, inclusive a você
